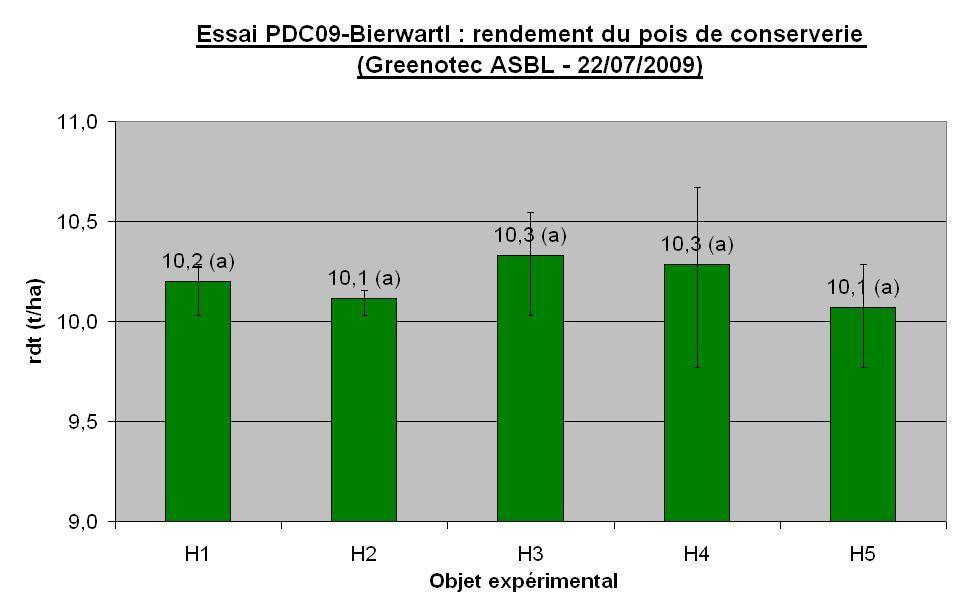

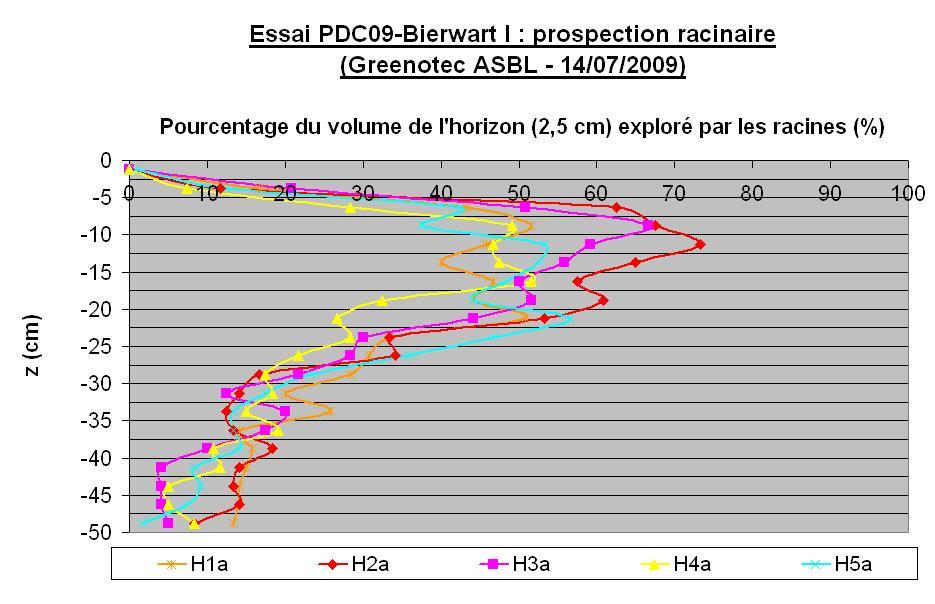

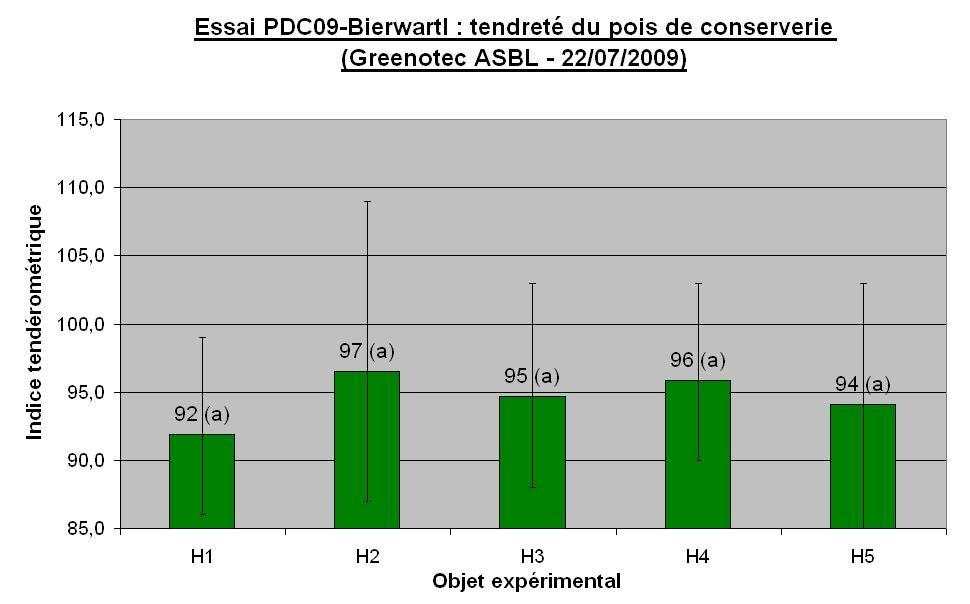

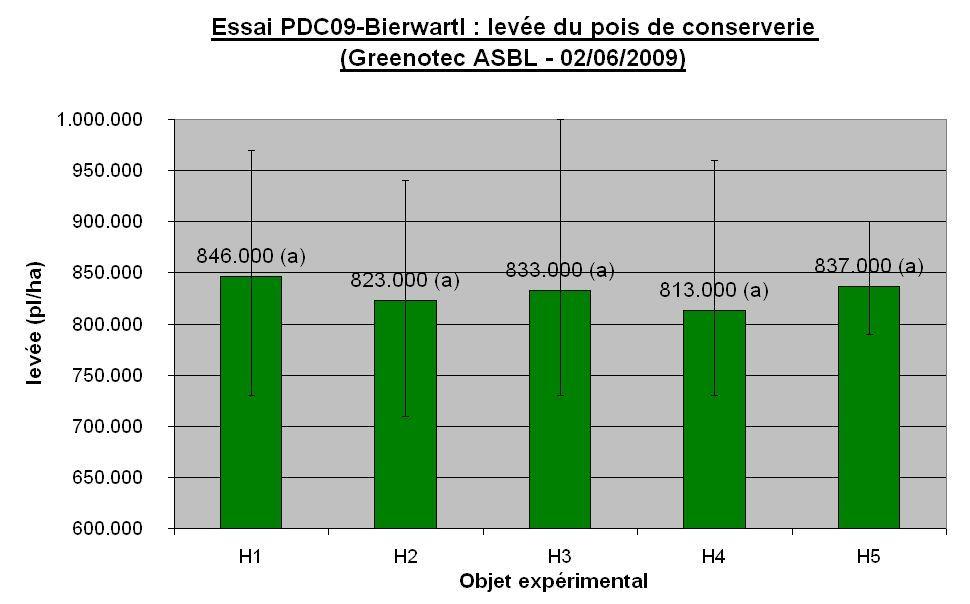

Les figures suivantes présentent les profils culturaux et racinaires qui ont été réalisés respectivement dans les objets H1 à H5, selon la même méthodologie que celle suivie en 2008 (
cliquer ici pour accéder à la page de l'essai PDC08-PontillasI).
Une remarque préliminaire s’impose quant aux conditions de réalisation des analyses de profils culturaux en 2009 : la période endéans laquelle ces observations qualitatives sont à mener (entre la pleine floraison et la récolte) a été caractérisée par des conditions météorologiques particulièrement chaudes et sèches, ce qui n’a pas facilité la caractérisation des profils (les analyses les plus précises s’obtiennent lorsque les sols sont en phase de ressuyage après une précipitation).

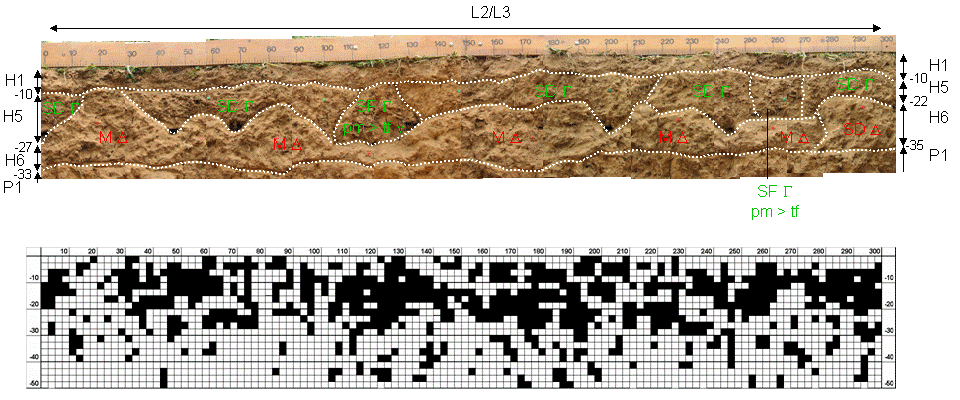

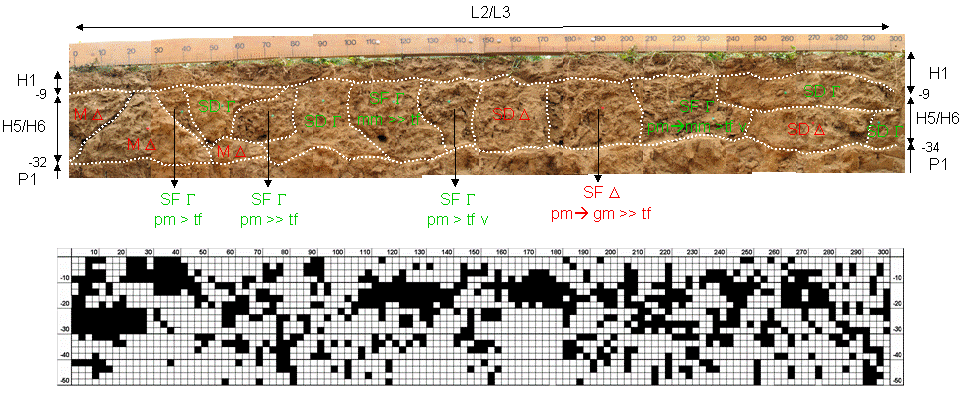

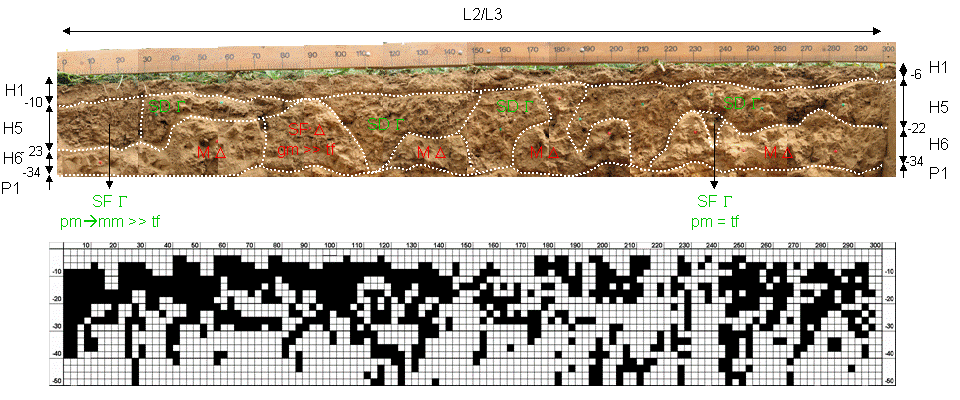

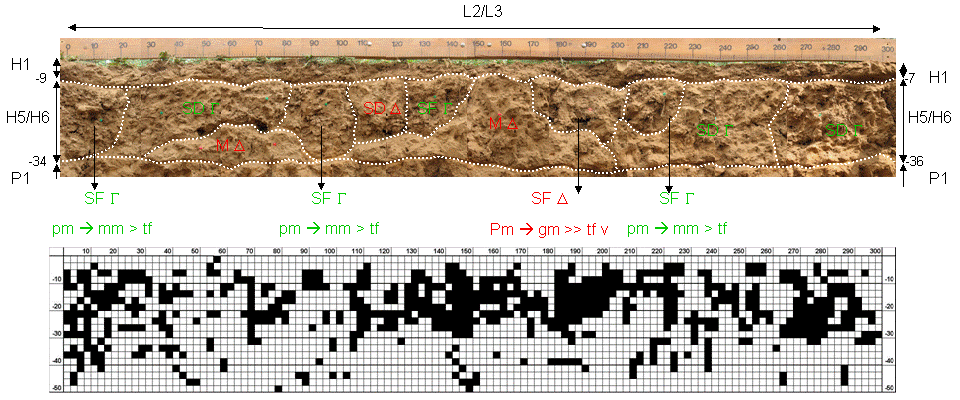

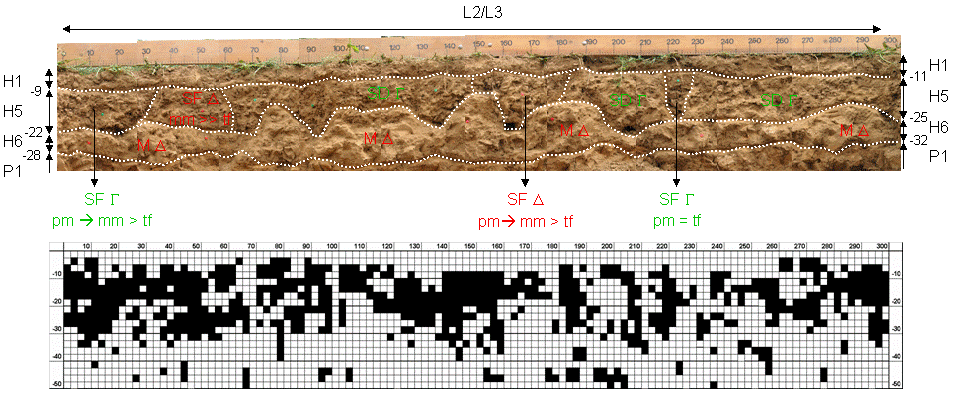

Les annotations latérales du profil cultural permettent de caractériser les différents horizons de sol (attention que la lettre majuscule "H" pour désigner les différents horizons de sol est également celle qui a été utilisée - maladroitement - pour dénommer les objets expérimentaux) :
-
H1 : horizon repris au printemps par les deux herses rotatives (terre meuble) ;
-

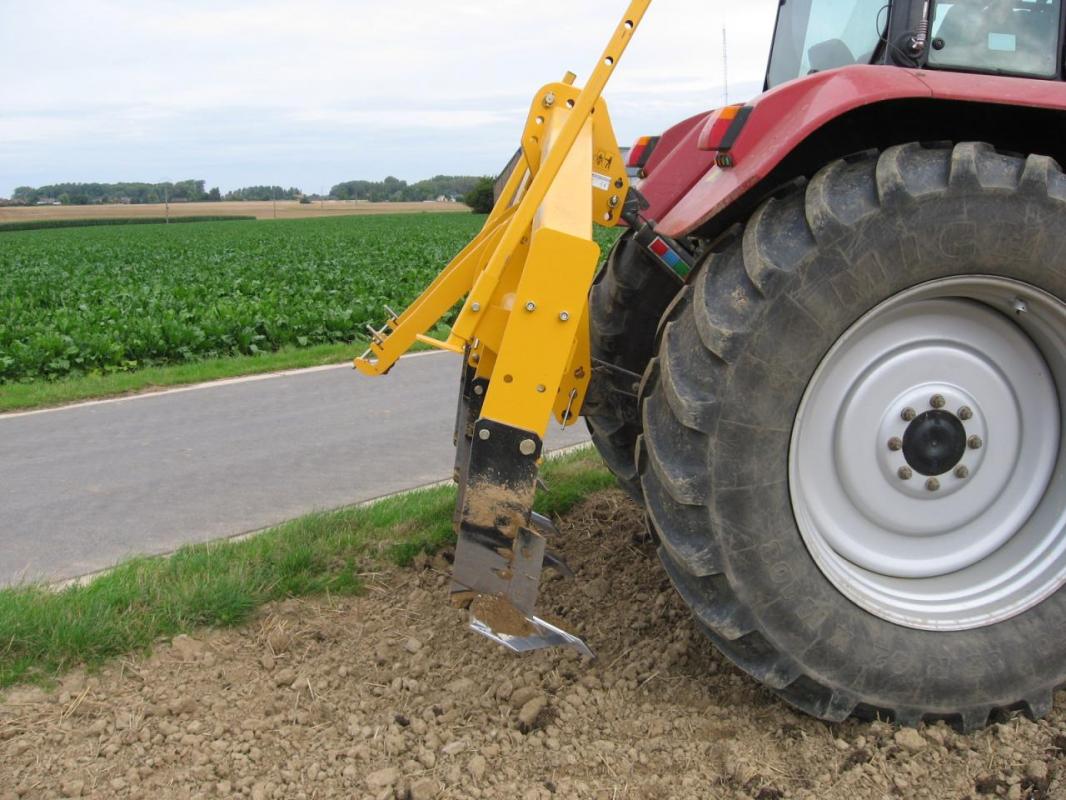

H5 : dernier travail profond du sol avant l’implantation (dans le cas présent, il n’a pas été possible de faire la distinction entre les travaux faisant l’objet des comparaisons et le travail du décompacteur précédant la première herse rotative uniformément sur toute la parcelle expérimentale le jour du semis) ;
-
H6 : plus profond travail du sol qui ait été réalisé sur la parcelle (il se confond avec H5 dans certains objets) ;
-
P1 : premier horizon pédologique (horizon Bt enrichi en argile).
Chacun des horizons est accompagné de nombres qui précisent ses limites supérieures et inférieures, ces distances ayant été mesurées par rapport au niveau du sol superficiel.
Les annotations situées au-dessus du photomontage sont destinées à permettre une partition latérale du profil :
-
L1 : trace de pneumatique postérieure à préparation du lit de semences (typiquement le passage d’une roue de pulvérisateur de l’année en cours ou celle d’un tracteur couplé à un semoir sans efface-traces) ;
-
L2 : passage de pneumatique entre le dernier travail profond et la préparation du lit de semences ;
-
L3 : zone non altérée par les deux cas de figure L1 et L2.
Dans les profils culturaux de l’essai PDC09-BierwartI, il n’y a pas de zone L1 dans les profils culturaux vu l’emplacement des fosses (en dehors des traces des automoteurs pulvérisant les pois de conserverie en 2009) et vu la présence d’une herse rotative entre le tracteur attelé au semoir Herriau Turbosem et celui-ci. La distinction entre L2 et L3 n’a pas été possible en 2009 (cas très fréquent).
Enfin, la délimitation des zones homogènes au sein des profils par des traits pointillés traduit l’absence de lissages qui auraient pu être créés par l’utilisation d’outils aratoires en conditions humides.
